統合品番部品



＜クランクベアリングのカラーの選び方＞

1.下記図の①の箇所の裏側に打刻記号（写真参照）を確認する。 この場合は、ダイナモジェネレーター側からABBABになる。

2.下記図の②の箇所にある記号（見にくいので注意）を確認する。 この場合、ダイナモジェネレーター側からAABBCになる。

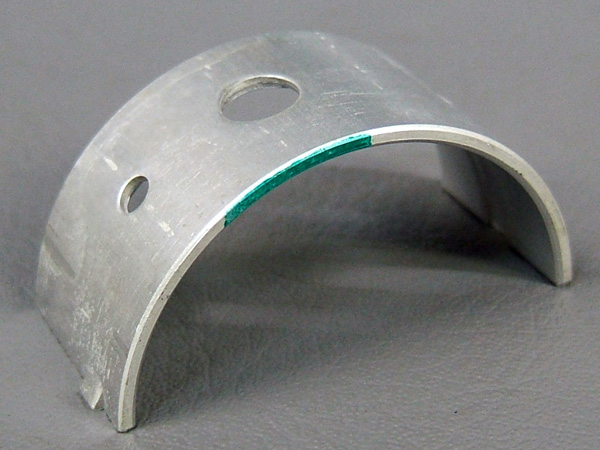

3.下記クランクシャフトベアリングメタル選択表から ①のクランクケースのアルファベット（ABBAB)と ②のクランクシャフトのアルファベット（AABBC）が 横軸に一致したカラーがベアリングメタルのカラーになる。 ダイナモジェネレーター側から、黄・緑・緑・黄・茶となる。

クランクシャフトベアリングメタル選択表 ①クランクケース ②クランクシャフト ベアリングメタル A A 黄 A C 緑 A B 黄 B A 緑 B B 緑 B C 茶 C A 茶 C B 茶 C C 黒

4.下記図の様にダイナモジェネレーター側から、黄・緑・緑・黄・茶を装着する。

なお、現物確認が必要な為、ご自身で判断下さい。 （サービスマニュアルP23～P25参照） 弊社では、判断致し兼ねますので何卒、ご了承下さる様お願い致します。

13317425003 13317-425-003

品番: E199C
重量: 28g
メーカー: HONDA
価格 ￥1,320LANG_INCLUDE_TAX
