<コンロッドベアリングのカラーの選び方>
1.下記図のの箇所のアルファベットの下段にある数字(写真参照)を各々のコネクティングロッドを確認する。
この場合、左のダイナモジェネレーター側から1231になる。
2.下記図の②の箇所にある記号(見にくいので注意)を確認する。
この場合、左のダイナモジェネレーター側から3434になる。

3.下記コネクティングロッドベアリングメタル選択表から
のコネクティングロッドの数字(1231)と
のクランクピンの数字(3434)が
横軸に一致したカラーがベアリングメタルのカラーになる。
左のダイナモジェネレーター側から、黄・緑・茶・黄となる。
コネクティングロッドベアリングメタル選択表
コネクティングロッド クランクピン ベアリングメタル
1 3
1 5
1 4
2 3
2 4
2 5
3 3
3 4
3 5

4.下記図の様に左のダイナモジェネレーター側から、黄・緑・茶・黄を取り付ける。

<注意>
コンロッドベアリングを取り付ける時、爪が前方向(エキゾースト側)になるようにすること。

なお、現物確認が必要な為、ご自身で判断下さい。
サービスマニュアルP23~P25参照)
弊社では、判断致し兼ねますので何卒、ご了承下さる様お願い致します。

13218413015

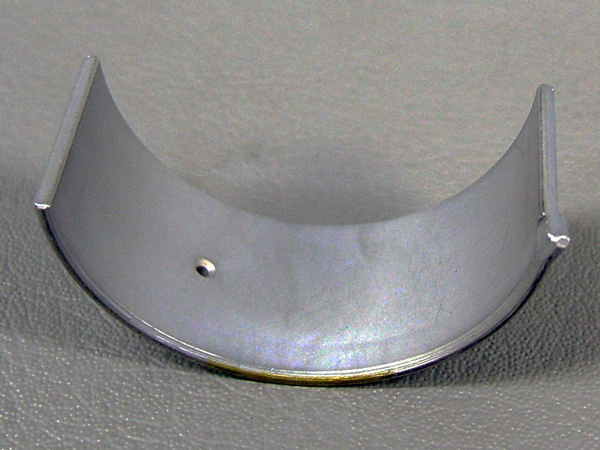

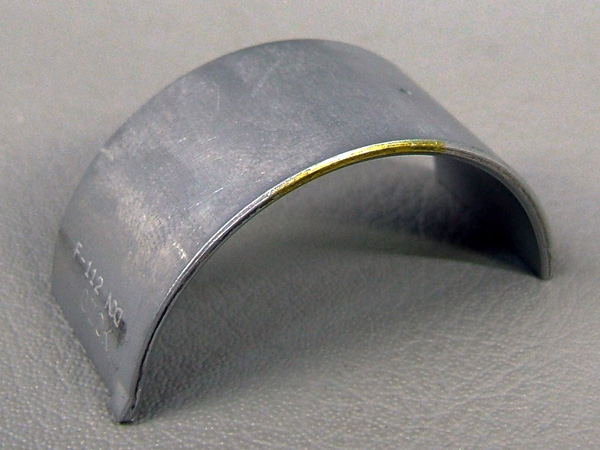

品番: E198D
重量: 28g
メーカー: HONDA
価格 ¥880LANG_INCLUDE_TAX
